Excelitas旗下Axsun SS-OCT 助力工业应用（中）：激光焊接和显示器制造

作者: Nate Kemp, Stella Zhu

近年来，SS-OCT在工业领域中逐渐崭露头角。本文是介绍SS-OCT工业应用的三篇系列文章的第二篇，介绍其在激光焊接和显示器制造中的重要作用。

激光焊接

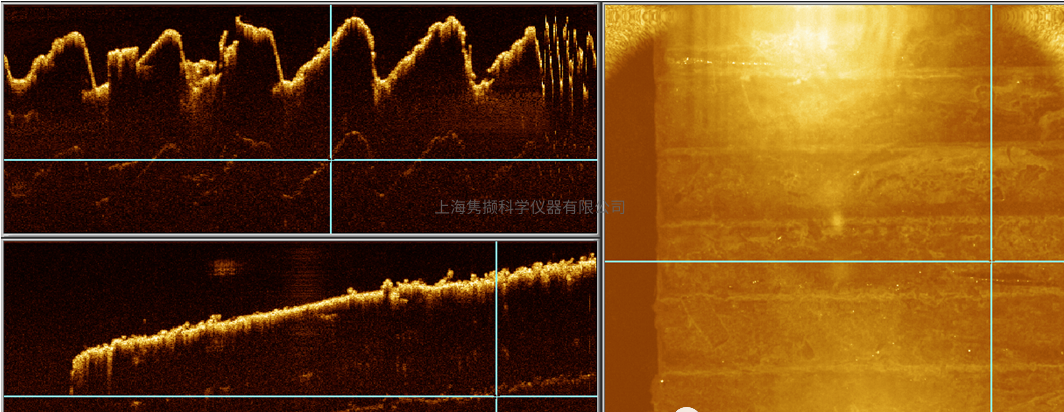

图4：激光焊接的 3D OCT。

通过 OCT 监控激光焊接过程的各种指标可以预测焊接质量(图4) ，例如焊接前后的焊缝情况，以及焊接过程中小孔的熔深深度。

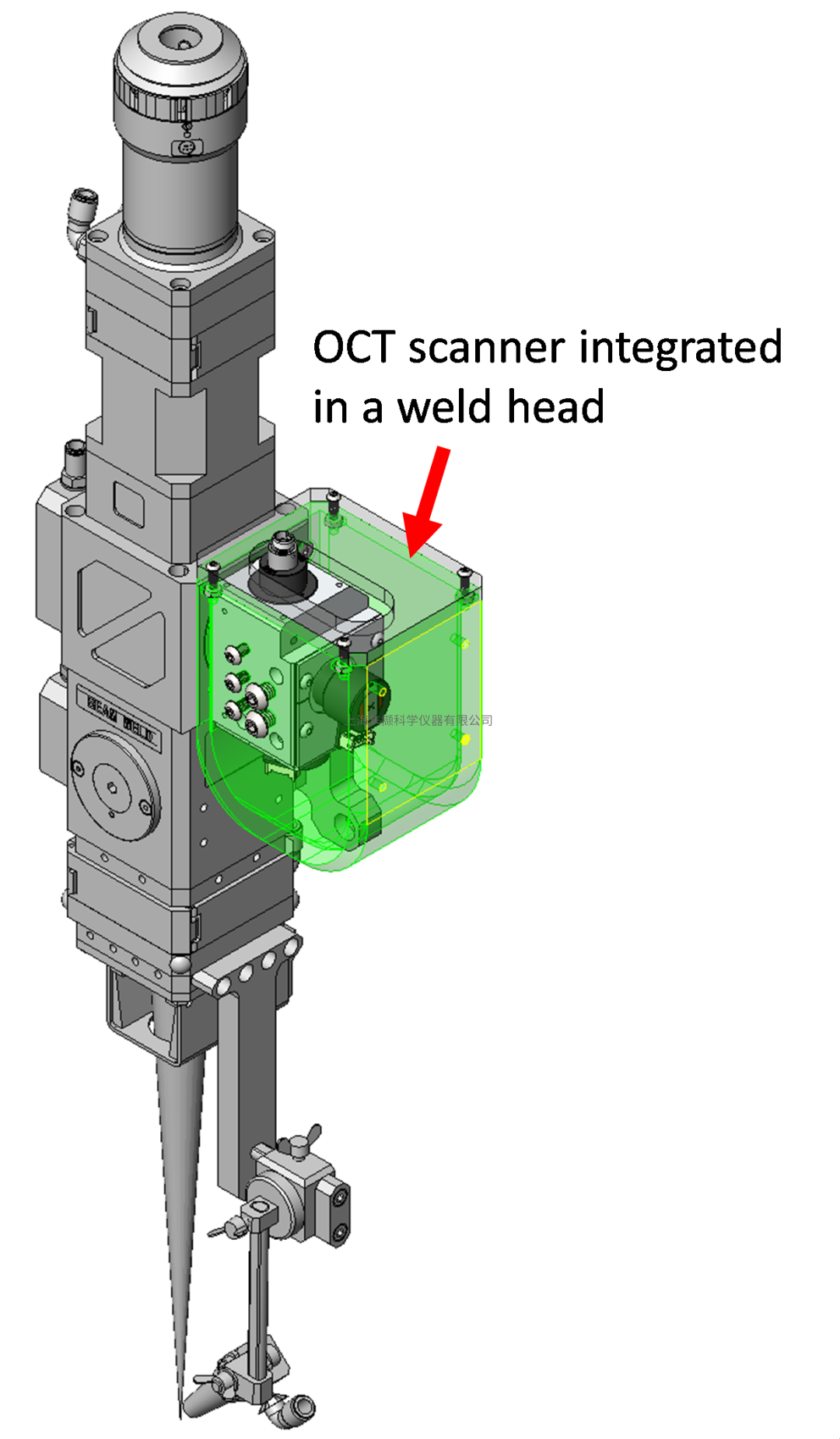

图5：集成在焊头中的 OCT 扫描仪。

如图5所示，将 OCT 扫描装置连接到焊头相机端口 ，并用二向色镜引入成像光束来实现此功能。此装置可立即进行测量，从而能够实时调整焊接工艺参数。这是一个活跃的产品研发领域 ，至少有四家公司正在探索基于 OCT 的成像解决方案 ，用于内联激光焊接监控系统。

显示器制造

图6：2D OCT展现了平板显示器的结构，从上到下依次是——防眩光扩散器、光导、散射层、电容器（包括电容器网格交叉金属）、触摸屏基板、电子墨水颜料层和薄膜晶体管（未显示在图像中）。

平板显示器由多片薄且透明的功能化层组成（图6） ，它们堆叠成几毫米的厚度，使OCT 成为理想的检查工具。

图7：高分辨率 (~ 5µm) OCT 3D 测量。a) 防眩光扩散器; b) 微印刷衍射岛用于散射光导的白光以照亮显示器; c) 电容传感层，用圆圈标出了桥接金属。上面的衍射层散射了镜面光，使得该层看起来像是经过微印刷制成的，但实际不是；d)颜料层（注意压印文字）。

此处图7所示的基于 OCT 的 3D 测量适用于电子墨水显示器 ，可以清楚地看到层厚度、附着力和潜在缺陷。

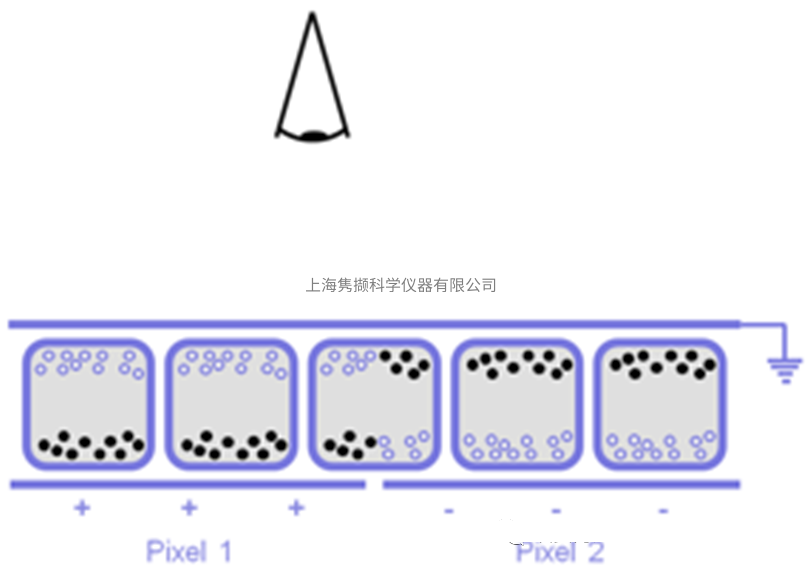

图8：感测屏幕中带电颜料微胶囊的运动。

有趣的是，由于 OCT 对多普勒频移也很敏感 ，因此它可用于功能性测量 ，例如感测带电颜料微胶囊的运动 ，这些微胶囊在电极之间移动以改变显示内容（图8）。
